Eliminación Gaussiana


Nos interesa examinar uno de los algoritmos más socorridos para resolver un sistema lineal de ecuaciones y uno de los primeros en ser analizados en su estabilidad:


A x = b

El algoritmo se llama Eliminación Gaussiana y puede ser expresado en diferentes formas.
Implantaremos en la computadora algunos códigos en Matlab que nos permitan resolver éste problema y entender la infraestructura detrás de él.

La principal característica de la Eliminación Gaussian es transformar el sistema original


A x = b

en un sistema lineal equivalente


U x = y

donde U  es una matriz triangular superior. La razón de lograr ésta transformación del sistema es que el nuevo sistema es más simple y resolverlo sólo requiere un proceso hacia atrás. Por ejemplo, contando con el sistema:
          | u11  u12  u13  u14 | | x1 |     | y1 |
          |  0   u22  u23  u24 | | x2 |     | y2 |
          |  0    0   u33  u34 | | x3 | =   | y3 |
          |  0    0    0   u44 | | x4 |     | y4 |
su solución sería:
      y4
x4 = ---
     u44


     y3 - u34*x4
x3 = -----------
         u33


     y2 - u24*x4 - u23 * x3
x2 = ----------------------
              u22


     y1 - u14*x4 - u13 * x3 - u12 * x2
x1 = ---------------------------------
                     u11
Este proceso se le conoce como "sustitución hacia atrás".

Ahora bien, ¿cómo podemos encontrar ese "sistema equivalente Ux=y"? Sólo contamos con la matriz A y las operaciones elementales entre sus filas y columnas. Tomemos A una matriz de dimensión n=4.


          | a11  a12  a13  a14 |
      A= | a21  a22  a23  a24 |
         | a31  a32  a33  a34 |
         | a41  a42  a43  a44 |


Las operaciones disponibles son multiplicar un vector fila por un escalar y añadirlo a otra fila.

Paso 1: Nos interesa que las posiciones 21, 31, 41 de la matriz sean ceros, esto lo podemos lograr sustrayendo un multiplo adecuado de la pimera fila de A

       fila2 <- fila2 - m21 * fila1    donde  m21 = a21/a11
       fila3 <- fila3 - m31 * fila1    donde  m31 = a31/a11
       fila4 <- fila4 - m41 * fila1    donde  m41 = a41/a11
y entonces nuestra matriz A la hemos transformamos en
        a11 a12 a13 a14
         0  u22 u23 u24
         0  u32 u33 u34
         0  u42 u43 u44
Hemos usado la notación "uij" para enfatizarr que de la segunda y hasta la cuarta fila de A han cambiado. Note, que es preferible asignar "0" sobre la columna de a11 para evitar 'ruido' que puede producir la diferencia de cantidades iguales. Los número que producirán esos "ceros", aquellos multimos de la fila primera, se conocen como multiplicadores (mij's). La parte alterada A(2:n,2:n) se le conoce como la "parte activa" del proceso.

Paso 2: Ahora, enfoquemos nuestra atención al subproblema de una matriz de 3 por 3

        a11 a12 a13 a14
           ------------
         0 |u22 u23 u24
         0 |u32 u33 u34
         0 |u42 u43 u44
En forma similar, hagamos ceros los elementos por debajo de u22, para lograrlo operemos
      fila3 <- fila3 - m32 * fila2     donde  m32 = u32/u22
      fila4 <- fila4 - m42 * fila2     donde  m42 = u42/u22
En forma similar al paso 1, la parte activa del proceso será u(3:n,3:n), por lo que la idea es operar con los multimplicadores m32 y m42 que hagan cero u32 y u42.

Paso 3: Luego, nuestra matriz se ha transformado en

        a11 a12 a13 a14
         0  u22 u23 u24
         --------------
         0   0 |v33 v34
         0   0 |v43 v44
Se ha empleado la notación 'v' para emfatizar que el bloque que ha cambiado luego del paso 2. Ahora, sólo nos resta operar con una fila para reducir v43 a cero.
     fila4 <- fila4 - l43 * fila3     donde  m43 = v43/v33
Lo que nos da lugar a la matriz triangular superior
         a11 a12 a13 a14
          0  u22 u23 u24
          0   0  v33 v34
          0   0   0  w44
Hemos usado distintas letras (u, v, w) para ayudarnos a indicar la parte activa, aquella submatriz de A que irá cambiando conforme vayamos operando el proceso n-1 pasos.

Cómo podemos ayudarnos obtener el sistema equivalente Ux = y  a partir de lo anterior?

Introduzcamos la idea de una "matriz aumentada"

[A | b]

y sobre ella, realicemos las operaciones indicadas en los paso 1, 2, hasta n-1. Al hacerlo, estaremos trabajando sobre la parte activa de A pero de igual forma sobre las filas correspondientes a b. El resultado será

[U | y]

donde y es resultado de los cambios ocurridos a b al aplicarle las operaciones-fila que hemos considerado.
Veamos cómo programar el algoritmo descrito.

Implantación del algoritmo en Matlab
Una primera idea sería concentrarnos en  la parte activa en cada paso de la eliminación gaussiana, por ejemplo, para el paso k tendremos

Con ello, el proceso de la Eliminación Gaussiana la escribimos como:

            Para el paso k=1 y hasta el último n-1, hacer:
                        1.  calcular los multiplicadores necesarios para eliminar la incógnita x(k) de las
                             ecuaciones de la parte activa
                        2.  actualizar la parte activa de la matriz
            finalizar

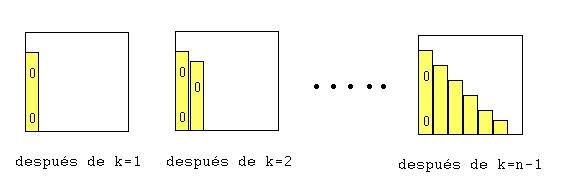

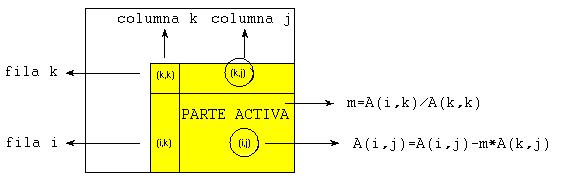

Gráficamente, la evolución del algoritmo lo podemos ver

En código Matlab el algoritmo lo podemos escribir:

%
% Script 1 para el algoritmo de la
% eliminacion gaussiana
%
for k=1:n-1,                  % numero de pasos
    for i=k+1:n,              % recorremos las filas
        m = A(i,k)/A(k,k)     %     calculamos el multiplicador
                              %     para la fila en curso
        for j=k+1:n,          % recorremos las columnas
            A(i,j) = A(i,j) - m*A(k,j)     % actualizamos valores
        end
    end
end

Ahora bien, aunque hemos programado el algoritmo en Matlab, no hemos usado la potencialidad del ambiente de trabajo: el manejo de vectores.
En el algoritmo anterior podemos observar que el proceso de actualizar las submatrices, la parte activa en cada paso, conlleva a operar primero todos los elementos de la fila partir de la columna k+1 y luego todas las columnas desde k+1. En forma vectorial, el proceso de las filas lo podemos representar en la siguiente forma:

%
% Script 2 para el algoritmo de la
% eliminacion gaussiana
%
for k=1:n-1,                  % numero de pasos
    for i=k+1:n,              % recorremos las filas
        m = A(i,k)/A(k,k)     %     calculamos el multiplicador
                              %     para la fila en curso
        A(i,k+1:n) = A(i,k+1:n) - m*A(k,k+1:n);% actualizamos
    end                                        % toda la fila
end

Podemos calcular primero para la k columna todos los multiplicadores que serán usados y posteriormente echar mano de ellos. Si guardamos los multiplicadores en un vector v, el script anterior lo reescribimos:

%
% Script 3 para el algoritmo de la
% eliminacion gaussiana
%
for k=1:n-1,                  % numero de pasos
    v(k+1:n) = A(k+1:n,k)/A(k,k); %calculamos los multiplicadores
    v = v(:);                %nos interesa el vector columna
    for i=k+1:n,              % recorremos las filas
        A(i,k+1:n) = A(i,k+1:n) - v(i)*A(k,k+1:n);% actualizamos
    end                                           % toda la fila
end

Aún podemos hacer algo más, por ejemplo, el ciclo for de adentro (el loop interior) lo podemos llevar a una representación vectorial y entonces obtener una representación más compacta del algoritmo.

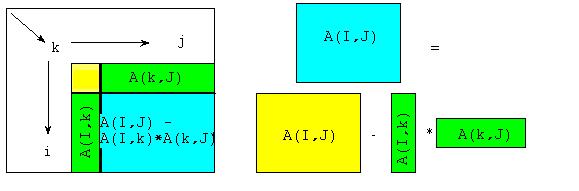

Observemos la parte activa en el paso k y veamos cómo se actualiza y entonces representar esa actualización

aquí los índices I y J recorren una serie de valores (I=k+1:n; J=I;).

%
% Script 4 para el algoritmo de la
% eliminacion gaussiana
%
for k=1:n-1,                  % numero de pasos
    v(k+1:n) = A(k+1:n,k)/A(k,k); %calculamos los multiplicadores
    v = v(:);                 %nos interesa el vector columna
% actualizamos la parte activa
    A(k+1:n,k+1:n) = A(k+1:n,k+1:n)- v(k+1:n)*A(k,k+1:n);
end

Hasta aquí hemos descrito el algoritmo de Elimininación Gaussiana, pero sin pivoteo. En clase, hemos visto que éste algoritmo no es estable.

Ejercicio
Imprima en pantalla la matriz triangular superior obtenida al aplicar el algoritmo de Eliminación Gaussiana a las matrices:

A = [ 2 1 1 0; 4 3 3 1; 8 7 9 5; 6 7 9 8];

A = magic(5);

A=hilb(6);


En Matlab, magic(n) es una función que devuelve una matriz del tipo 'cuadrado mágico' (help magic), por otra parte, hilb(n) es una función que devuelve a la salida la matriz de hilbert de orden n, donde h(i,j)=1/(i+j-1);.

Descomposición LU

Ahora bien, la eliminación gaussiana, (obtención de la matriz superior U y resolver a y) en puede verse como una transformación de la matriz A para lograr una matriz U.
En cada paso k del algoritmo, vamos transformando la matriz para hacer ceros debajo de la columna k, para lograrlo echamos mano de los multiplicadores por lo que es facil ver que las matrices Mk con 1's en la diagonal y, sobre la columna k y debajo de la diagonal los multipladores con signo contrario para el paso k esas matrices nos transforman del paso previo hacia el paso k.


           |  1    0    0   0  |
      M2 = |  0    1    0   0  |
           |  0  -m32   1   0  |
           |  0  -m43   0   0  |


Así, luego de n-1 pasos, cuando hemos concluido, se ha acumado una serie de transformaciones a la matriz A que pueden ser escritas como

Mn-1   ... M2 M1 A = U

Es fácil observar que la inversa de Mk es ella misma pero con los signos cambiados.



                |  1    0    0   0  |
      inv(M2) = |  0    1    0   0  |
                |  0   m32   1   0  |
                |  0   m43   0   0  |
y entonces L la triangular superior de A en la descomposicón LU viene dada por
L = inv(M1) inv(M2) ... inv(Mn-1)
Con esto en mente, podemos ya construir una función en Matlab que genere la descomposición LU de A.
Si retornamos al script 4, la función podemos escribirla en la forma:
%
function [L, U, iband]=lunopiv(A)
%  funcion [L, U, iband] = lunopiv(A)
%
% Funcion que genera la descomposicion LU de la
% matriz A sin pivoteo
%
% Modo de uso:
%                [L, U]=lunopiv(A)
%
% Parametros de entrada
%      A         una matriz de n x n
%
% Parametros de salida
%      L         Matriz Triangular Inferior
%                n x n
%
%      U         Matriz Triangular Superior
%                n x n
%
%    iband       bandera de salida
%                = 0   Si todo bien
%                = -1  Si la matriz A no es cuadrada
%                = -2  Si el proceso genero un elemento
%                      divisor cero o muy pequenio
%
% Inicio
%
iband = 0;
[m,n]=size(A);
if (m~=n),        % se chequea si la matriz es cuadrada
   iband = -1;
   break; break;  % salida por problemas
end
%
% Inicia el proceso de Eliminacion Gaussiana
%
for k=1:n-1,                  % numero de pasos
%
% Checamos si el divisor no es muy pequenio
%
if (abs(A(k,k))<eps),
    iband = -1;
    break; break;  % salida por problemas
end
%
% calculamos los multiplicadores
%
    A(k+1:n,k) = A(k+1:n,k)/A(k,k); %guardamos informacion en A
%
% actualizamos la parte activa
%
    A(k+1:n,k+1:n) = A(k+1:n,k+1:n)- A(k+1:n,k)*A(k,k+1:n);
end
%
% Generamos la matriz triangular inferior
%
L = eye(n,n) + tril(A,-1);
%
% Generamos la matriz triangular superior
%
U = triu(A);
%
% Ultima instruccion
%

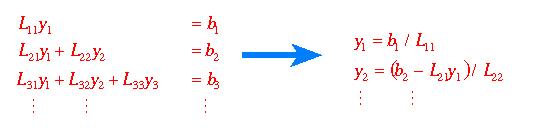

Así bien, contando con la descomposición LU de A podemos resolver el sistema original

A x = b

en la forma

Ly = b

para luego resolver

Ux = y

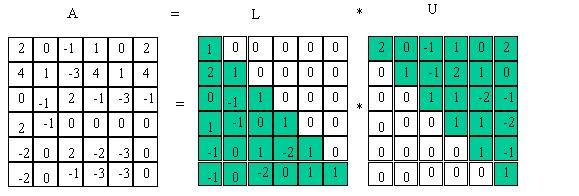

para el ejemplo


al aplicarle nuestro algoritmo obtenemos:

Contando con la descomposición LU podemos resolver Ax=b con distintas b.
Es importante hacer notar que tanto L como U son matrices triangulares con un particularidad, la diagonal de L son unos, pero a final de cuentas, son triangulares. En clase discutimos la sustitución hacia adelante y hacia atrás para resolver Ax=b, para la sustitución hacia adelante tenemos:

Pero, esta forma de resolver no es muy elegante, pues requiero simpre estar operando con y1 en n-1 ocasiones, con y1 en n-2 ocasiones y así suecesivamente.

Describamos otra forma de representar el proceso.

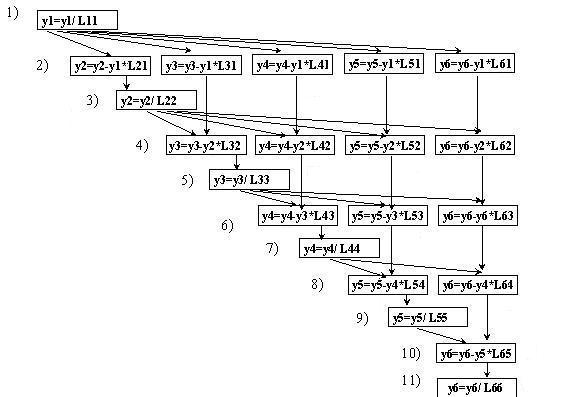

Observemos que y1 aporta tanto a y2 como a y3 hasta y6 información, luego y2 aporta a y3, a y4 y a y6 tambien información. Pero para generar y2 es suficiente contar con y1, y desde luego, para generar y3 es suficiente contar con y2 y desde luego haber contado con y1. Esto nos da una pauta para recorrer el procedimiento no fila por fila, sino columna por columna aportando el valor de la variable calculada del paso anterior.


el resultado es un algoritmo muy simpático ya que en los pasos para lograr la solución se irá obteniendo una a una las incógnitas y será la última quien aporte mayor información para calcular la siguiente logrando un procedimiento 'iterativo' hacia la solución, partimos de b para lograr y, podemos incluso verlo como un proceso recursivo en el que la dimensión;n del sistema va bajando en uno.

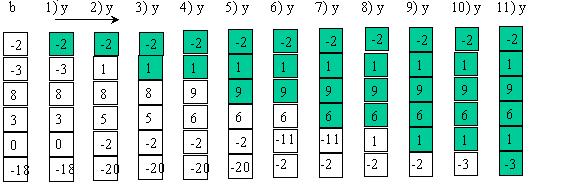

Para el ejemplo que hemos considerado, los pasos que nos llevaría a encontrar a y los escribimos como:

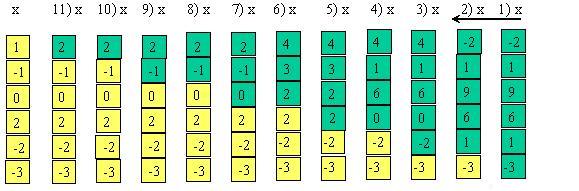

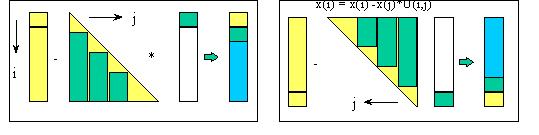

de forma similar podemos interpretar a Ux=y y entonces si imprimimos lo pasos tenemos:

En Matlab la implantación del algoritmo para resolver Ly=b sería

function [y,iband] = ltrisol(L,y)
%
% Rutina que resuelve el sistema triangular Ly = b
% haciendo uso de la orientacion columna de la matriz
%
% Modo de uso
%
%     function y = ltrisol(L,b)
%
% Parametros de entrada
%
%     L      Matriz triangular superior, no singular.
%            n x n
%
%     b      Vector columna
%            n x 1
%
% Parametros de salida
%
%     y      Vector solucion
%            n x 1
%
%   iband    Bandera de salida
%            = 0     No hubo problemas
%            = -1    La matriz L no es cuadrada
%            = -2    No es posible resolver Ly=b puesto
%                    que b no es de dimension n.
%            = -3    La matriz es singular
% Inicio
%
iband = 0;
[m ,n ] = size(L);
nb = length(y);
%
% Verificamos que L sea cuadrada
%
if (m~=n),
   iband = -1;
   break; break;
end
%
% Comparamos la dimension de b
%
if (nb~=n),
   iband = -2
   break; break;
end
%
%
%
for j=1:n-1
   if (abs(L(j,j))<eps),    % se chequea la diagonal
       iband=-3;
       break; break; break;
   end
   y(j) = y(j)/L(j,j);
   y(j+1:n) = y(j+1:n) - y(j)*L(j+1:n,j);
end
y(n)=y(n)/L(n,n);
%
% Ultima instruccion
%

y de manera muy similar para Ux=y podemos describirla

function [x,iband] = utrisol(U,x)
%
% Rutina que resuelve el sistema triangular Ux = y
% haciendo uso de la orientacion columna de la matriz
%
% Modo de uso
%
%     function x = utrisol(U,y)
%
% Parametros de entrada
%
%     U      Matriz triangular superior.
%            n x n
%
%     y      Vector columna
%            n x 1
%
% Parametros de salida
%
%     x      Vector solucion
%            n x 1
%
%   iband    Bandera de salida
%            = 0     No hubo problemas
%            = -1    La matriz L no es cuadrada
%            = -2    No es posible resolver Ux=y puesto
%                    que y no es de dimension n.
%            = -3    La matriz es singular
% Inicio
%
iband = 0;
[m ,n ] = size(U);
nb = length(x);
%
% Verificamos que L sea cuadrada
%
if (m~=n),
   iband = -1;
   break; break;
end
%
% Comparamos la dimension de y
%
if (nb~=n),
   iband = -2
   break; break;
end
%
%
%
for j=n:-1:2
   if (abs(U(j,j))<eps),    % se chequea la diagonal
       iband=-3;
       break; break; break; % aborta el procedimiento
   end
   x(j) = x(j)/U(j,j);
   x(1:j-1) = x(1:j-1) - x(j)*U(1:j-1,j);
end
x(1)=x(1)/U(1,1);
%
% Ultima instruccion
%

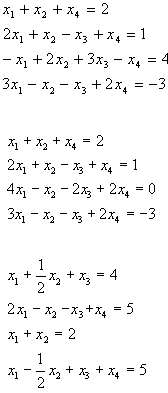

Resuelva los siguientes sistemas usando descomposición LU con y sin pivoteo
